水上光伏漂浮式浮筒受水流阻力計算
水上光伏漂浮式浮筒受水流阻力計算
來源：公司新聞 發布時間：2017.4.5

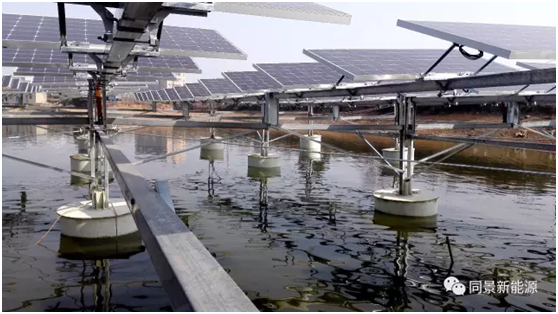

近幾年，水上漂浮式光伏電站成為行業一個重要的發展趨勢。因各項安全性計算尚無統一標準，造成有些電站發生吹翻事件。
1、風浪要素計算

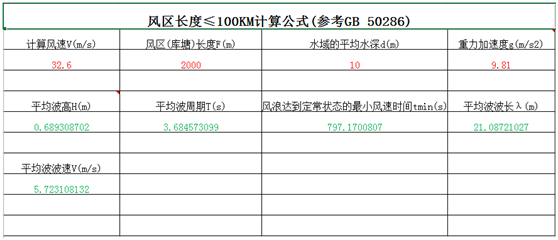

下表為根據相關國家規范以及淮南項目相關信息初步計算的風浪相關參數表：
2、浮筒運動狀態水流對浮筒作用力

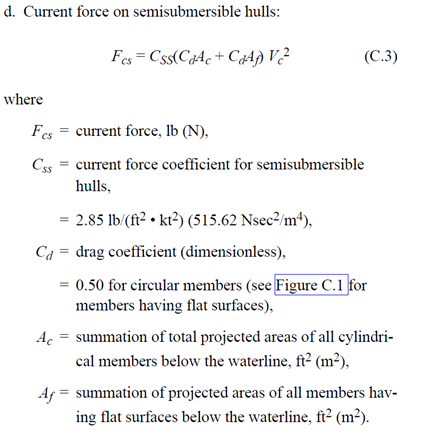

因國內尚無相關規范，故參考美國石油協會標準API-RP-2SK-2005中計算公式如下：
◆ 浮筒尺寸：直徑700mm，總長3.4米(浮筒橫臥水面)。
浮筒東西方向所受******水平力：FCS1=515.62×0.75×1.19×5.7232=15.073KN；
式中：515.62為載荷系數；
0.75為浮筒形狀系數；
1.19為東西方向投影(水下)面積；
5.723為移動速度(見風浪要素計算)；
根據以上計算，每米浮筒所受波浪推力為4.433KN。正常情況下，傳統水面漂浮固定架1MW容量含約3000塊光伏組件，組成約90m×90m的光伏方陣。方陣每個方向的錨固系統需要有效承受398.97KN波浪水平推力。另外，還需要承受相應的垂直分力。若錨鏈水平夾角30°情況下，方陣所受下拉力為199.485KN。
根據上述計算，我司一般采用1000塊光伏組件組成約50m×50m的光伏方陣。極端氣候條件下，水平推力為221.65KN。我司設計在洪水位10米水深時，錨鏈水平夾角低于25°，方陣所受下拉力為93.673KN。
